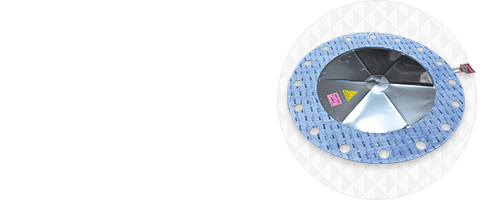

KSROL
디자인
- Composite Flat type for Flange - LP
- 별도의 Holder없이 Flange에 설치하여 사용
- Top Disc에 가공된 Slit 부분에 의해 파열되는 복합형/평면형 구조
- Top Disc와 Setting Disc, Seal Disc, Vacuum Disc로 구성
제품 특징
- 설정압력이 최소 100mmAq까지의 초 미압용으로 사용
- 정밀한 파열 성과 우수한 신뢰성
- Seal Disc 재질에 따라 부식에 대한 저항이 강함
- Seal Disc 재질로 Teflon을 사용할 경우 고온에 취약
- 맥동 조건에 취약
- Seal Disc 재질에 의한 온도 적용 범위가 제한적
제품 사양
| 구분 | 내용 |
|---|---|
| Standard | ASME Code Sec.VIII, KS B ISO 4126, API RP520, KOSHA Code, FDC Standard |
| Size | 3" ~ 32" |
| Set. Pressure | 0.01 ~ 0.15kg/cm² |
| Temperature | Max. 270℃ |
| Material | C.S, SUS, Duplex, Nickel, Inconel, Monel, Hastelloy, Titanium, Tantalium, Special Alloy, Aluminum |
| Fragment | No |
| Process Media | Gas, Vapor, Liquid |
| Max. Operating Ratio | 50% |
| Spark | No |
| Option | Sensor Disc, Alarm System, Junction Box, Stud Bolt/Nut, PFA/PTFE Coating, Jack Screw |
