Rupture Disc Sizing

임직원 모두 하나 된 마음으로 신뢰가 기본인 회사를 만들어 갑니다.

ASME SECTION VIII DIV 1

00000 내용
건포화 증기 표기 내용 주의) 1500psig 이하의 압력에 대해서는 상기의 공식을 적용하고, 1500psig를 초과하고 3200psig
이하의 건조한 포화수증기압에 대해서 상기 공식에 의해 계산된 값은 다음의 인자를 곱하여
수정되어야 한다.
표기 내용
가스 / 공기 표기 내용
액체 표기 내용
용어설명
00000 내용
WT 방출유량 (lb/hr)
A 파열판의 개구상태에서 실제방출면적 (in²)
P ‘(설정압력 x 1.10) + 대기압’또는‘설정압력 + 3psia + 대기압’중 두가지 중 큰 값을 적용 (psia)
Pd 배압 (배출측의 압력) (psia)
M 분자량 (Mol Weight)
T 밸브입구에서의 절대온도, °F + 460°F (R)

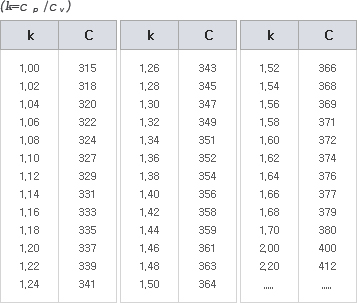

C 비열비에 근거한 가스나 증기에 대한 상수 표기 내용
K 방출계수 (설계용 계수 일반적으로 파열판은 0.62를 적용하며, 실측정시에는 실측정치 x 0.9로 한다. 단, 0.8775이하 이어야 한다.)
Z P와 T에 연관된 압축계수 (사용가능한 데이터가 없는 경우에는, Z = 1.0)
W 밸브입구 조건에서의 액체의 비중량 (lb/ft³)
