Rupture Disc 设置方法

全体员工齐心协力建造以信赖为本的企业.

熟悉正确的设置方式,预防安全事故!

破裂板设置准备阶段(Rupture Disc 检查, Holder 检查),熟悉设置方法,可以预防安全事故.

安装准备 Rupture Disc 检查
Holder 检查
Rupture Disc
的设置

安装准备

Rupture Disc 检查

手捂Disc Nameplate时应特别注意接触. 检查受Disc损坏引起泄漏或对破裂压力受影响的凹槽,压印,划印,边上垫子部分和拱顶成型表面,不须安装有损坏的Disc. 安装损坏的Disc,Disc不仅会早期破裂,而且不能起正常的安全装置作用.

Holder 检查
  • 检查安装Holder的 Disc垫子部分双表面。灰和细沙等可以损坏Rupture Disc.
    这样的异物导致Disc的正常运转,发生损坏或泄漏。尽量清洗,如在表面上金属之间有凹槽或着损伤,应在设置前用磨刀稍微研磨.
  • Holder 规格和等级应与Flange对称.
  • Rupture Disc 和 Holder 没有FDC的认可不允许任意加工或修整。如使用者任意加工或修整时,产品保证其无效.

Rupture Disc 的设置

  • Rupture Disc可以竖直或平衡安装.
  • Rupture Disc应按流体方向安装.
  • 操作Rupture Disc时,应禁止接触为压力设置而特别加工的部分(Dome 定型, Scored 加工部, Slit 加工部等), 抓Disc时,利用边上的垫子部分,防止 Damage发生而特别注意.
  • Rupture Disc必须和 Holder一起安装。如果发现Disc上有任何损坏,其不须安装. (但是按品派可以单独安装)

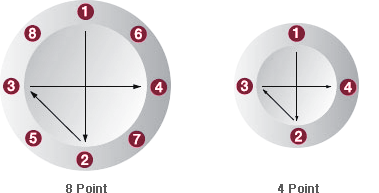

  • 安装Rupture Disc的两边 Holder表面一定要清洁,不须有任何一点灰或毛病. 另外所有螺栓必须按下列图的顺序对称拧紧. Rupture Disc 请参阅安装

※ 注意 : 按上述顺序同等压力对称拧紧螺栓,才能防止 Leek 现象.
